Standardgrößen SC Fender
A (mm)
B (mm)
C (mm)
Weight (kg/m)
1001003011.4
1501506523.6
2002007543.8
20020010039.5
25020010052.0
25025010067.2
30025010082.6
30030015093.0
350350175121
400400200158
500500250247

Nicht-Standard-Größen und kundenspezifische Ausführungen sind auf Anfrage erhältlich.



SC fender

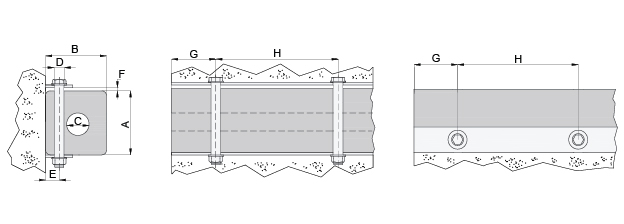

Mounting method and dimensions
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
G
H
Flat bar
Bolt size
1001003015251090?130200?30050 x 6M12
15015065203012110?150250?35060 x 8M16
20020075254515130?180300?40080 x 10M20
200200100254015130?180300?40080 x 10M20
250200100304520140?200350?45090 x 10M24
250250100305020140?200350?450100 x 10M24
300250100305025140?200350?450100 x 10M24
300300150306025140?200350?450110 x 12M24
350350175356525140?200350?450120 x 12M30
400400200357030140?200350?450130 x 15M30
500500250459040150?230400?500150 x 20M36

General guidelines for mounting. For reference purposes only.
